Как читать схему вентиляции дома: основные элементы и взаимосвязи

Схема вентиляции дома — это не просто набор линий и обозначений, а способ увидеть, как разные части системы связаны между собой. Чтобы правильно читать такую документацию, важно понимать логику движения воздуха, точки обслуживания и влияние планировки на работу оборудования.

01Из чего состоит схема вентиляции и какие вопросы она помогает решить

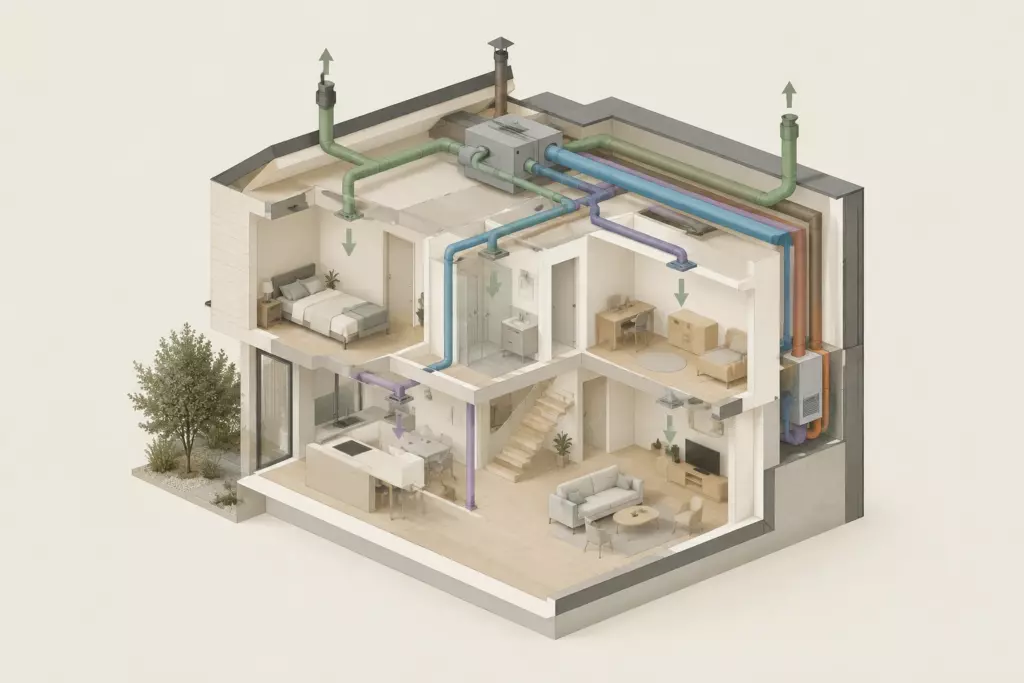

На схеме вентиляции обычно отражаются основные направления движения воздуха: приток, переток между помещениями и удаление. Эти элементы работают как единая система, поэтому рассматривать их отдельно бывает недостаточно. Хорошая схема помогает понять, откуда воздух поступает, через какие зоны проходит и где покидает дом.

Перед обсуждением проекта со специалистом полезно собрать исходные сведения о доме. Важно знать общую структуру помещений, назначение комнат, расположение технических зон, особенности ограждающих конструкций и доступные места для обслуживания оборудования. Эти данные помогают связать инженерную часть с реальной жизнью дома.

При чтении документации стоит обращать внимание не только на условные обозначения, но и на пояснения к ним. Нужно понимать, какие элементы относятся к оборудованию, какие к воздуховодам, а какие показывают места доступа или управления. Если обозначение непонятно, лучше заранее подготовить вопрос специалисту, чем делать предположение самостоятельно.

02Приток, переток и удаление: как увидеть взаимосвязь

Приточная часть системы связана с подачей воздуха в помещения, где предусмотрено его поступление. Удаление показывает зоны, из которых воздух направляется к выходу из дома. Между этими направлениями должна существовать понятная логика перемещения воздуха внутри пространства.

Переток связывает отдельные помещения между собой. На схеме он помогает понять, как комнаты участвуют в общей цепочке движения воздуха. Если планировка меняется, расположение дверей, перегородок или назначения помещений тоже может повлиять на восприятие этой цепочки, поэтому любые изменения важно обсуждать вместе с вентиляционной частью проекта.

При согласовании со специалистом полезно проверить, совпадает ли схема с фактической планировкой. Нужно обратить внимание, не появились ли новые помещения, не изменилось ли назначение комнат, не закрыты ли зоны, которые предполагались для доступа или обслуживания. Вентиляция должна рассматриваться вместе с домом, а не как отдельный набор элементов.

03Как связать вентиляцию с планировкой и обслуживанием дома

Одна из важных задач при чтении схемы — понять, насколько удобно будет пользоваться системой после завершения строительства или ремонта. Расположение оборудования, доступ к фильтрам и другим обслуживаемым частям должны быть понятны заранее. Если эти вопросы не учтены, обслуживание может стать сложнее.

При проверке документации стоит уточнить, где находятся основные узлы, какие части требуют периодического внимания и каким образом пользователь получает к ним доступ. Это не означает самостоятельное вмешательство в технические соединения или защитные элементы. Задача владельца дома — понимать устройство системы и иметь понятную документацию для безопасной эксплуатации.

Также важно учитывать шум как часть общего восприятия пространства. На схеме стоит искать взаимосвязь между расположением оборудования и жилыми зонами. При обсуждении проекта со специалистом можно заранее поднять вопрос о том, как инженерные решения сочетаются с требованиями к комфорту помещений.

04Какие сведения проверить в документации перед согласованием

Документы по вентиляции должны давать представление о составе системы и правилах ее использования. Перед приемкой или обсуждением изменений полезно проверить, есть ли понятные обозначения, описание оборудования и сведения, которые нужны для дальнейшего обслуживания.

Не стоит оценивать схему только по внешнему виду. Важнее понять, отражает ли она реальную конструкцию дома и согласована ли она с другими разделами проекта. Несовпадение между рисунком и фактическим помещением может привести к вопросам уже после завершения работ.

05Что подготовить для разговора со специалистом

Перед консультацией можно составить простой список наблюдений и вопросов. Это помогает сделать обсуждение предметным и не упустить важные детали, связанные с эксплуатацией дома.

Полезно заранее подготовить информацию о планировке, назначении помещений, доступе к оборудованию и изменениях, которые уже произошли или планируются. Специалист сможет оценить, какие корректировки требуют отдельного рассмотрения, а какие относятся только к пользовательским настройкам.

Вентиляционная схема становится понятнее, когда ее читают как описание связанной системы: воздух входит, перемещается между зонами и удаляется, а сама система должна оставаться доступной для контроля и обслуживания. Такой подход помогает лучше понимать документацию и принимать решения совместно с профессионалами.
