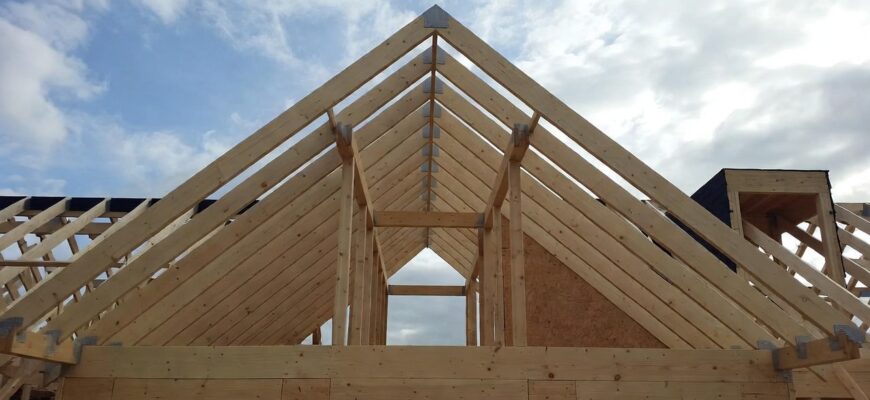

Расчет нагрузки на перекрытия при проектировании мансарды: практический гид для частного строительства

Перестроить чердак в жилой этаж — это одна из самых популярных идей при работе с частным домом. Вы получаете дополнительные квадратные метры без расширения фундамента, что выглядит очень привлекательно. Но именно здесь чаще всего происходят фатальные ошибки. Если вы просто «поставите перегородки и положите пол», не просчитав грузоподъемность, последствия могут быть катастрофическими: от прогиба балок и трещин в штукатурке до обрушения конструкции.

Я не буду писать теоретические выкладки из учебников сопромата. Моя задача — объяснить, как реально посчитать, выдержит ли ваше перекрытие новую жизнь в виде спальни или детской, и какие решения помогут вам не допустить беды. Мы разберем, из чего складывается вес, как замерить ваши балки и что делать, если расчет показывает, что перекрытие слабое.

В чем главная проблема чердака

Вспомните, как строились дома 10–30 лет назад. Чердак считался складом для старых вещей, сезонной одежды и, в лучшем случае, местом для бачка отопления. Строительные нормы того времени (СНиП) требовали от перекрытий выдерживать нагрузку не более 100–150 кг на квадратный метр. Этого хватало, чтобы спокойно ходить по чердаку, но ни о какой мебели, людях и тем более перегородках речи не шло.

Мансарда — это жилой этаж. Здесь нагрузка меняется кардинально. В жилой комнате мы предполагаем присутствие людей, мебель, бытовую технику, декор и, самое главное, капитальные перегородки. Нормативная нагрузка для жилых помещений составляет уже 200 кг/м² полезной нагрузки плюс собственный вес конструкций. Если вы начнете строить стены из кирпича или газобетона на балках, рассчитанных на хранение банок с солеными огурцами, дом начнет «плакать» трещинами уже в первый год.

Поэтому первый и самый важный шаг — честный подсчет. Не «на глаз», а с цифрами.

Из чего складывается вес: формула успеха

Чтобы понять, выдержит ли перекрытие, нужно собрать все нагрузки в одну кучу. В строительстве их делят на две категории: постоянные и временные (полезные). Давайте разберем их по пунктам, как если бы мы собираем чемодан.

1. Постоянные нагрузки (то, что будет стоять всегда)

Это вес самой конструкции перекрытия и материалов, которые вы используете для отделки. Сюда входит:

• Вес перекрытия. Это балки (деревянные, металлические или железобетонные) и материал между ними (доски, накат, плиты).
• Пол и потолок. Критический момент. Если вы делаете мансарду, вы, скорее всего, будете утеплять потолок первого этажа. Минеральная вата, пароизоляция, гипсокартон, фанера, ламинат — все это имеет вес. Утеплитель легкий, но стяжка пола (если она нужна) или толстые доски весят много.
• Межкомнатные перегородки. Если вы планируете делить пространство мансарды на комнаты, перегородки — это самый тяжелый элемент. Стена из гипсокартона весит 30–40 кг на погонный метр, а стена из полнотелого кирпича — под 700–800 кг на погонный метр. Разница колоссальная.

2. Временные нагрузки (то, что меняется)

Это вес людей, мебели и техники. По строительным нормам (СП 20.13330) для жилых помещений принимается нормативная нагрузка 150–200 кг/м².

На практике это значит: в комнате площадью 16 м² может одновременно находиться 10–12 взрослых людей, стоящих вплотную. Или стоять тяжелый шкаф, диван и пианино. Не стоит думать, что в спальне нагрузка меньше. Если в комнате стоит массивный шкаф-купе, он создает точечную нагрузку, которая может быть даже опаснее, чем равномерная.

3. Коэффициент запаса

Вы никогда не сможете предсказать вес мебели с точностью до грамма. Поэтому обязательно умножаем полученные расчетные цифры на коэффициент надежности (обычно 1.1–1.3). Это наш «подушка безопасности». Если расчеты вышли впритык, значит, конструкция слабая.

Как провести расчет: пошаговый алгоритм

Давайте пройдемся по этапам, которые нужно выполнить, прежде чем покупать доски и заказывать утеплитель.

Шаг 1. Определение параметров перекрытия.
Вам нужно узнать сечение балок (ширину и высоту), шаг их установки (расстояние между центрами балок) и пролет (расстояние между несущими стенами). Если вы не знаете точных размеров, придется вскрыть поверхность пола и измерить. Вручную это делается просто: убрали настил — измерили рулеткой.

Шаг 2. Выбор материала и его плотность.
Дерево имеет разную плотность. Сосна легче дуба, но даже сухая сосна весит около 500–600 кг/м³. Металл тяжелее, бетон тяжелее всего. Для дерева берем среднее значение. Если балки старые, влажность может быть выше, значит, и вес больше.

Шаг 3. Подсчет веса конструкций.
Посчитаем условный квадратный метр вашего будущего перекрытия:

1. Балка: сечение 50х200 мм, шаг 0.6 м. Вес 1 м³ дерева ~ 500 кг. Объем балки на 1 погонный метр = 0.05 * 0.2 = 0.01 м³. Вес 1 погонного метра балки = 5 кг. При шаге 0.6 м на 1 м² пола приходится 1.67 погонных метров балки (1/0.6). Итого вес балок на 1 м² = 1.67 * 5 = 8.3 кг.
2. Нижняя подшивка (гипсокартон): ~12 кг/м².
3. Утеплитель (минвата 300 мм): ~10 кг/м².
4. Пол (фанера + ламинат): ~15 кг/м².
5. Итого постоянная нагрузка (собственный вес): 8.3 + 12 + 10 + 15 ≈ 45.3 кг/м².

Шаг 4. Добавление полезной нагрузки и перегородок.
Добавляем нормативную жилую нагрузку: 200 кг/м².
Теперь самое хитрое — перегородки. Если перегородка стоит не на балке, а между ними, нужно перевести ее вес в равномерную нагрузку.
Например, перегородка весит 60 кг на погонный метр высоты. Если высота стены 2.5 м, то вес 1 погонного метра стены = 150 кг. Если стена стоит поперек балок, этот вес распределяется на пролет. Но упрощенно мы можем добавить к нагрузке условные 50–100 кг/м² в зависимости от того, сколько стен и из чего они.

Итоговая формула:
Полная нагрузка = Вес конструкций + Вес людей и мебели + Вес перегородок.
Если у вас получилось 300 кг/м², значит, перекрытие должно быть рассчитано минимум на этот показатель.

Сравнение типов перекрытий: что и когда использовать

Не все перекрытия одинаково слабы. Если вы покупаете старый дом, скорее всего, там деревянные балки. Если строите новый — есть варианты усиления или выбора материала. Вот таблица, которая поможет сориентироваться в возможностях.

Тип перекрытия	Характеристики	Способность к нагрузке	Риски при переделке в мансарду
Деревянные балки (старые)	Шаг 1–1.2 м, сечение часто недостаточное (50х150 мм)	Низкая. Держат только чердак.	Высокий риск прогиба, гниение древесины, скрип, невозможность установки кирпичных стен.
Деревянные балки (новые)	Шаг 0.6 м, сечение 200х50 мм или больше, сухая древесина	Средняя/Высокая. При правильном расчете выдержат мансарду.	Риск усадки, прогиба от динамических нагрузок (прыжки детей).
Железобетонные плиты	Пустотные плиты перекрытия (ПК, ПБ)	Очень высокая. Рассчитаны на 400–800 кг/м².	Минимальные. Единственный риск — перегрузка, если вы решите делать бетонную стяжку поверх и толстые кирпичные стены, но обычно запас велик.
Металлические балки (двутавр)	Стальной профиль, шаг любой	Очень высокая. Не гниют, не горят, огромный запас прочности.	Сложность монтажа, необходимость антикоррозийной обработки, высокая стоимость.

Обратите внимание: старые деревянные балки с большим шагом (часто встречающиеся в домах 80–90-х годов) — это «красная зона». На них нельзя ставить никаких тяжелых перегородок без кардинального усиления.

Сценарии: что делать в вашей ситуации

Ни одна инструкция не универсальна. Реальность зависит от состояния вашего дома. Давайте разберем три типичных сценария.

Сценарий 1: «Я хочу просто утеплить и сделать спальню»

Вы живете в старом доме с деревянными балками. Перекрытия выглядят нормально, но есть небольшие скрипы. Вы хотите сделать мансарду для сна, без тяжелых стен. Все перегородки легкие (гипсокартон на каркасе), пол — фанера + ламинат.

Решение:
Вам нужно проверить сечение балок и их шаг. Если балки толще 150 мм по высоте и стоят через 60–80 см, скорее всего, выдержат.
Важное условие: Не кладите тяжелую плитку или керамогранит. Избегайте камина или тяжелой чугунной ванны. Если в планах тяжелая мебель, старайтесь расставлять ее над балками, а не между ними.

Сценарий 2: «Мне нужны комнаты и стены из блоков»

Вы хотите полноценные комнаты с перегородками из газобетона или кирпича. Это очень тяжелая нагрузка.

Решение:
Если у вас деревянные балки перекрытия, этот сценарий невозможен без капитальной переделки. Газобетонная стена весит слишком много.
Что делать?

1. Добавить балки. Вставить новые деревянные балки между существующими, чтобы уменьшить шаг с 1.2 м до 0.4–0.6 м. Это удвоит или утроит несущую способность.
2. Металлические ригели. Уложить поверх существующих балок мощный стальной двутавр, на который будут опираться перегородки. Стена должна стоять строго над металлической балкой.
3. Сделать «плавающий» пол. Иногда проще не опирать перегородку на перекрытие, а встроить ее каркас в конструкцию крыши (стропильную систему), но это требует сложного инженерного решения с передачей нагрузки на стены дома, а не на перекрытие.

Сценарий 3: «Бетонные перекрытия»

У вас дом из бетона или кирпичный дом с плитами перекрытия.

Решение:
У вас огромный запас прочности. Вы можете делать любые перегородки (кирпич, блок), бетонную стяжку, тяжелую плитку. Единственное ограничение — вес крыши (если она тяжелая) и нагрузка на фундамент (если дом уже дал усадку). Но само перекрытие, как правило, не является слабым звеном здесь.

Частые ошибки, которые убивают перекрытия

В своей практике я вижу одни и те же ошибки. Ознакомьтесь с ними, чтобы не повторять чужих промахов.

• Установка перегородок поперек балок без учета опоры.
  Это классика. Человек ставит стену из газобетона так, что она висит на двух досках между балками. Доски не выдерживают, прогибаются, стена трескается. Правило: Любая тяжелая перегородка должна стоять строго поперек балок и опираться на них, либо должен быть уложен специальный усиленный брус или двутавр под местом установки стены.
• Использование влажного дерева для перегородок.
  Если вы поставите каркасную стену из сырого бруса, через полгода он усохнет. Стена «сядет», а пол под ней может прогнуться, так как нагрузка уже не будет компенсирована. Всегда используйте сухую древесину или металлический профиль.
• Игнорирование динамических нагрузок.
  Если у вас есть маленькие дети или вы планируете делать спортзал, статический расчет (вес мебели) недостаточен. Нужен запас на прыжки и вибрацию. Для мансарды с такими нагрузками шаг балок нужно уменьшать на 20–30%.
• Слишком тяжелая отделка пола.
  Керамогранит + толстая стяжка (10 см) — это 200–250 кг на квадратный метр только пола. Это съедает почти весь запас прочности, который отведен под людей и мебель. Для мансарды лучше выбирать легкие полы: ламинат, паркетную доску, линолеум.
• Изменение геометрии балок без согласования.
  Никогда не делайте глубокие вырезы в балках для прокладки труб или вентиляции. Это резко снижает их прочность. Если трубы идут поперек балок, придется врезать их в балки, но не более чем на 25% высоты сечения, и то только в середине пролета, а не у опор.

Как правильно усилить перекрытие

Если расчет показал, что перекрытие слабое, не спешите сносить его. Есть способы усилить конструкцию, не разрывая пол.

1. Добавление балок (спаривание).
Если ваши балки деревянные, самый простой способ — прибить или прикрутить к ним дополнительные доски такого же сечения. Это превратит одну балку в две. Но это работает только если вы можете получить доступ к торцам балок и прикрепить их к стенам. Часто это сложно сделать без вскрытия перекрытия.

2. Установка подпорок (колонн).
Если пролет слишком большой (более 5-6 метров), балки прогибаются. Установка промежуточных опор (стоек) под балки сокращает пролет. Прогиб уменьшается в 16 раз при сокращении пролета в два раза! Это очень эффективный метод. Стойки можно спрятать в колонны или арочные проемы.

3. Использование стального двутавра.
Если нужно поставить тяжелую стену, можно уложить поверх деревянных балок мощный стальной профиль. Он возьмет на себя вес стены. Деревянные балки при этом не будут перегружены. Это дорогое, но надежное решение.

Практические рекомендации: что выбрать и на что смотреть

Давайте подытожим, как принимать решения в зависимости от ваших целей.

Если бюджет ограничен:
Выбирайте легкие стены (каркас + гипсокартон) и легкие полы. Не делайте бетонную стяжку. Используйте металл instead of дерево для каркаса стен. Это снизит вес конструкции на 40–50%. Обязательно проверьте состояние старых балок на предмет гнили и жуков-короедов. Если дерево гнилое — усилить его невозможно, нужно менять.

Если важна надежность и долговечность:
Лучше сразу заложить металлический каркас или использовать клееный брус вместо обычного. Клееный брус не имеет внутренних напряжений, он не коробится и имеет гораздо большую несущую способность. Шаг балок лучше делать 0.5–0.6 м, даже если кажется, что 0.8 м достаточно. Запас прочности — это отсутствие скрипа пола.

Если вы делаете ремонт в старом доме:
Не верьте слухам соседей («у меня так же, и ничего не падает»). Каждый дом уникален. Если балки прогибаются под весом самого себя, значит, они на пределе. Любая добавка (утеплитель, пол, мебель) может стать последней каплей. В таких случаях разумнее нанять инженера для осмотра. Это стоит копейки по сравнению с ремонтом разрушенной крыши.

Финальный чек-лист перед стартом

Перед тем как начать строительство мансарды, ответьте себе на 4 вопроса:

1. Какой материал стен я планирую? (Кирпич/Блок — нет, Каркас — да).
2. Какой шаг у моих балок? (Более 1 метра — плохо, нужно усиливать).
3. Какой пролет у перекрытия? (Более 6 метров для дерева — критично, нужна балка или двутавр).
4. Есть ли у меня доступ к торцам балок для проверки их крепления к стене?

Если хотя бы на один вопрос у вас нет четкого ответа, остановитесь и пригласите специалиста. Проектирование мансарды — это не просто «поставить стены». Это инженерная задача, где ошибки стоят слишком дорого.

Помните: расчет нагрузки на перекрытие — это не бюрократия, а гарантия того, что вы сможете спать в своей мансарде спокойно, не слыша треска дерева и не боясь, что пол уйдет под ноги. Используйте калькуляторы нагрузок, consult с инженерами и не экономьте на несущих конструкциях.

Важное примечание

Информация в этой статье носит ознакомительный характер и основана на общих строительных практиках. Расчет несущей способности перекрытий — это сложная инженерная задача, зависящая от множества индивидуальных факторов (состояние материала, влажность, дефекты, точные размеры). Ошибки в расчетах могут привести к обрушению конструкций и угрозе жизни. Для получения точных данных и утверждения проекта обязательно обратитесь к квалифицированному инженеру-строителю или проектировщику.
